機組特點

　　SXK系列組合式空調機組是我公司在積累多年生產中央空調經驗的基礎上，自行開發研制的一種新型的空氣處理設備。具有結構緊湊、外形美觀、安裝維護方便、整機剛性好及漏風率低等優點，廣泛應用于電子儀表、精密機械制造、紡織、卷煙、制藥、食品、電站以及輕工業等工業集中空調，也適用于商業大廈、超市、影劇院、賓館以及辦公大樓等商用及民用大中型公共建筑的舒適性空調。

　　本系列機組可以滿足多種風量需求，額定風量從2500-180000m3/h，22種標準規格任意選擇。每種標準規格機型都可以針對客戶需求，配置不同的功能段，基本功能段有：初效新風段、表冷指水段、加熱段、加濕段、二次回風段、風機段、消聲段、中效過速器段、殺菌段以及熱回收段等，可以通過不同功能段的組合，實現不同的空氣處理要求。

潔凈組合式(恒溫恒濕)空調風柜機組性能表

濕度可調范圍RH50-95%任意控制

控濕精準度±3%RH

適用溫度：16-30℃±1℃

定時關機：1-24小時任意設定

隔塵網：空氣過濾隔塵網

顯示內容：出風、回風、環境溫濕度及運行狀態

故障自動檢測功能

型號說明

SXK：勝鑫潔凈組合式空調風柜機組

50：名義風量50X100=5000

4R：表示盤管排數4排，可選6/8/10排

J：表示潔凈

TH：表示恒溫恒濕

N：N表示機組為負壓，P表示機組為正壓

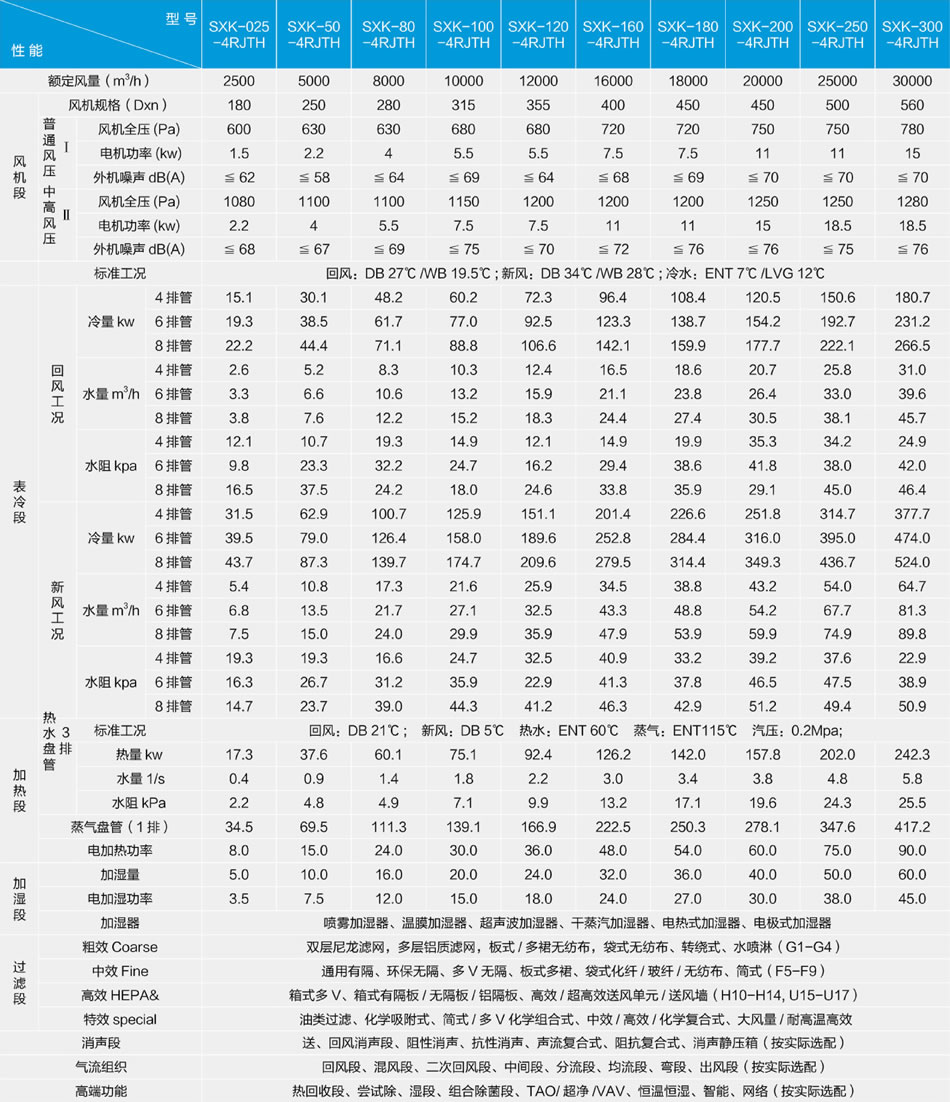

性能參數表

各功能段說明

箱體

箱體由扣板式防冷橋鋁合金框架＋彩鋼板面板直接拼裝而成，面板之間采用專利設計的鋁合金型材及螺栓連接，每塊面板均可在現場組裝和拆卸；標準箱體外表面為米白色彩鋼板，內表面為天藍色彩鋼板，即雙面板結構，中間為阻燃型聚氨酯保溫材料，具有良好的耐腐、耐高溫、耐鹽水性能；箱體底面板可承受人員重量，每塊面板四周均有鋁合金邊框，兩塊面板相交的邊即有兩根梁或柱，即箱體具有雙重框架結構，其強度高于普通空調箱，完全避免機組在運輸和運行過程中產生變形；

注：根據用戶需要箱體外板可采用藍色彩鋼板；內板米白色彩鋼板

混合段和風閥

混合段：含回風和新風口，用于調節新回風的比例，滿足空氣調節的需要。

排風段：可調節回風、新風和排風比例，滿足空氣調節的需要；旁通控制：在箱體內上部或側部加旁通風閥，用于控制通過盤管或其它設備的風量。

風閥布置和結構：風閥均是對開式葉片，配帶手動控制的連桿，如用戶需要可配電動驅動，用鋁型材制作的葉片借助于齒輪平穩地對開傳動，不需潤滑。

風閥尺寸選擇規則：風閥的尺寸設計以8M/S風速為基礎，使得風閥產生的噪音不超過機組的噪聲水平，風閥裝在機組頂部時，箱體段長決定了風閥的高度風閥最大高度＝段長－160MM,在箱體寬度限定下，盡量加大風閥的高度，回風量大的情況下，回風閥可布置在機組的端面上，可以降低成本。

過濾段

過濾器單位面積質量、阻力、機械性能、抗靜電特性、吸濕性、耐燃性及過濾效率均符合/T 14295-93;過濾段的進風斷面風速均勻度大于0%

分類

初效過濾器；分板式和袋式，過濾器采用化纖、無紡布。

中效過濾器；分板式，袋式和密褶式，過濾器采用化纖或玻璃纖維。

亞高效過濾器；分袋式和密褶式，過濾器采用超細玻璃纖維。

高效過濾器；分密褶式，大風量箱式，過濾器采用紙纖。

活性炭過濾器采用多種有機化學纖維經碳化活化制成，主要是去除空氣環境中的臭氣，異味和低密度氣相污染源。活性炭過濾器前后均需配常規過濾器，前面的保護，以防粉塵阻塞活性炭材料，后面的做防護，以防可能的活性炭粉未污染通風系統。

袋式過濾段

注：根據用戶需要

1、選配－尼龍過濾網、多層金屬過濾網。

2、板式和袋式過濾器的過濾截面積相同但厚度不同，板式厚度為46MM,袋式厚度為500MM。

3、外置式過濾器可從側面抽出，內置式可從前面取出。

4、內置式過濾器安裝形式分為滑道和框架；一般上，舒適性場合采用滑道形式，凈化場合采用框架形式。

表冷段和加熱段

表冷與加熱盤管采用銅管、鋁翅片采用機械脹管工藝固定在紫銅管上，翅片為8-12片/英寸；盤管端板采用鍍鋅鋼板制成，盤管可方便靈活地拉出機組外維護，集水管為鋼管制成，上部設有放氣口，下部設有排水口，供水、回水、排氣及放氣管均為標準規格的鋼管：盤管的進風截面風速均勻度大于80%,盤管于工廠內以2.5MPa試壓，并適用于1.6MPa的工作壓力：供水、回水、凝結水的接水口在機組箱體的同側：可根據用戶要求在盤管后設有多個氣流方向變化的彎曲型擋水板，即使在高風速下也不會有水滴吹出，過水量小于0.4g/kg干空氣：接水盤為鋼板噴塑制成，外表面為阻燃型保溫材料，以防止結露，接水盤最低點設有鍍鋅鋼管制成的排水管，其管徑大小可流暢排出凝結水。

風機段

　　根據風量與靜壓值的要求，風機段軟件選型可選配一臺或多臺離心風機，風機為離心葉片前傾式、后傾式或機翼式，所有蝸殼及加固件為鍍鋅鋼制成，風輪經過動、靜平衡實驗，風機由多根抗靜電皮帶傳動，小風機的軸承為密封型，無須加油，風機傳動采用V型皮帶。

　　電機為全封閉結構，以單速4極為標準，電源是380V/50Hz,安裝于與剛性結構相連的滑動軌道上，電機的基座可調整，風機與電機定位于一個共同底座，并配有減振器架，彈簧減振器裝置設有消聲墊及調平螺栓。

　　出風口與箱體采用柔性軟接頭連接，風機段設有檢修門，并有可方便拆卸的檢修板，其尺寸可完全將風機、電機拉出箱外。

注：根據用戶需要    1、風機可選配無蝸殼、機翼、直聯、單進風    2、電機可選配單速2極、4極、6極、8極，雙速、三速及變頻電機

加濕段

有以下幾種加濕器供選擇：

a.干蒸汽加濕器。等溫加濕，全不銹鋼制造，耐腐蝕、體積小、安裝方便，潔凈加濕，加濕效率高，有電動和手動兩種供選擇。適合有蒸汽源的加濕場合。

b.電極加濕器。利用交流電源直接對自來水進行處理產生潔凈蒸汽，微電腦控制，有比例調節和開關量調節兩種控制方式。適用于無蒸汽源的工藝性加濕場合。

電加熱段

電加熱裝置采用不銹鋼螺旋翅片或PTC加熱元件；電加熱元件固定在框架上；電源可接220V或380V(需在訂貨時提出）；控制柜由用戶自行安裝；可1至多檔分檔接線，滿足不同的加熱功率控制需要。

警告：1、必須保證風機開戶后，才開啟電加熱。2、風機停止前5分鐘需關閉電加熱。3、電加熱器過熱保護開關需接入電加熱控制回路中。

消聲段

根據不同使用要求及風機噪聲的特點，本段可裝阻抗式或抗式消聲器，阻抗式消聲器是由穿孔板內置吸聲棉構成，裝置在箱體內，氣流經過此段距離之時，對中、高頻噪聲具有良好的消聲效果�？故较�聲器是由微孔板構成的空腔，利用物理中的共振吸聲原理設計制造，具有不污染，不受潮的優點，其對低頻及部份中頻噪聲起有效的消聲作用，消聲段分回風消聲、送風消聲。

紫外線燈

紫外線殺菌消毒，紫外線殺菌就是通過紫外線的照射，破壞及改變微生物的DNA結構，使細菌當即死亡或不能繁殖后代，達到殺菌的目的。真正具有殺菌作用的是UVC紫外線，因為C波段紫外線很容易被生物體的DNA吸收，尤以253.7nm左右的紫外線最佳。紫外線殺菌屬于純物理消毒方法，具有簡單便捷、廣譜高效、無二次污染、便于管理和實現自動化等優點。

光觸媒凈化殺菌段

殺菌、除臭、除甲醛，光觸媒是一種以納米級TiO2為代表的具有光催化功能的半導體材料的總稱，光觸媒在特定波長的紫外線照射下，產生氧化能力極強的自由氫氧基和活性氧，能破壞細菌的細胞膜和病毒的蛋白質，分解有機污染物（甲醛、苯等）理和實現自動化等優點。

光觸媒殺菌率：大腸桿菌 99.98%，金黃色葡萄球菌 99.97%，肺炎克雷伯氏菌 99.97%，枯草桿菌 99.95%

光觸媒除甲醛：30分鐘 72.50%，60分鐘 92.40%，90分鐘 97.90%

光觸媒除氨：30分鐘 62.70%，60分鐘 77.10%，90分鐘 80.70%

臭氧發生器

臭氧殺菌消毒，臭氧，分子式O3,在常溫下極易分解為氧和單個氧原子，后者具有極強的氧化作用。可以氧化分解細菌內部所必須的酶，也可以直接與細菌、病毒發生作用，破壞其細胞，分解細胞DNA,導致細胞、寄生菌種、病毒粒子溶解性滅亡。臭氧發生器采用氣體電暈放電原理產生臭氧，通過循環風對整個系統所控制的空間進行定期滅菌、消毒，相比與化學消毒劑的消毒方法，達到凈化作用不留任何殘留對人體有害的物質。
